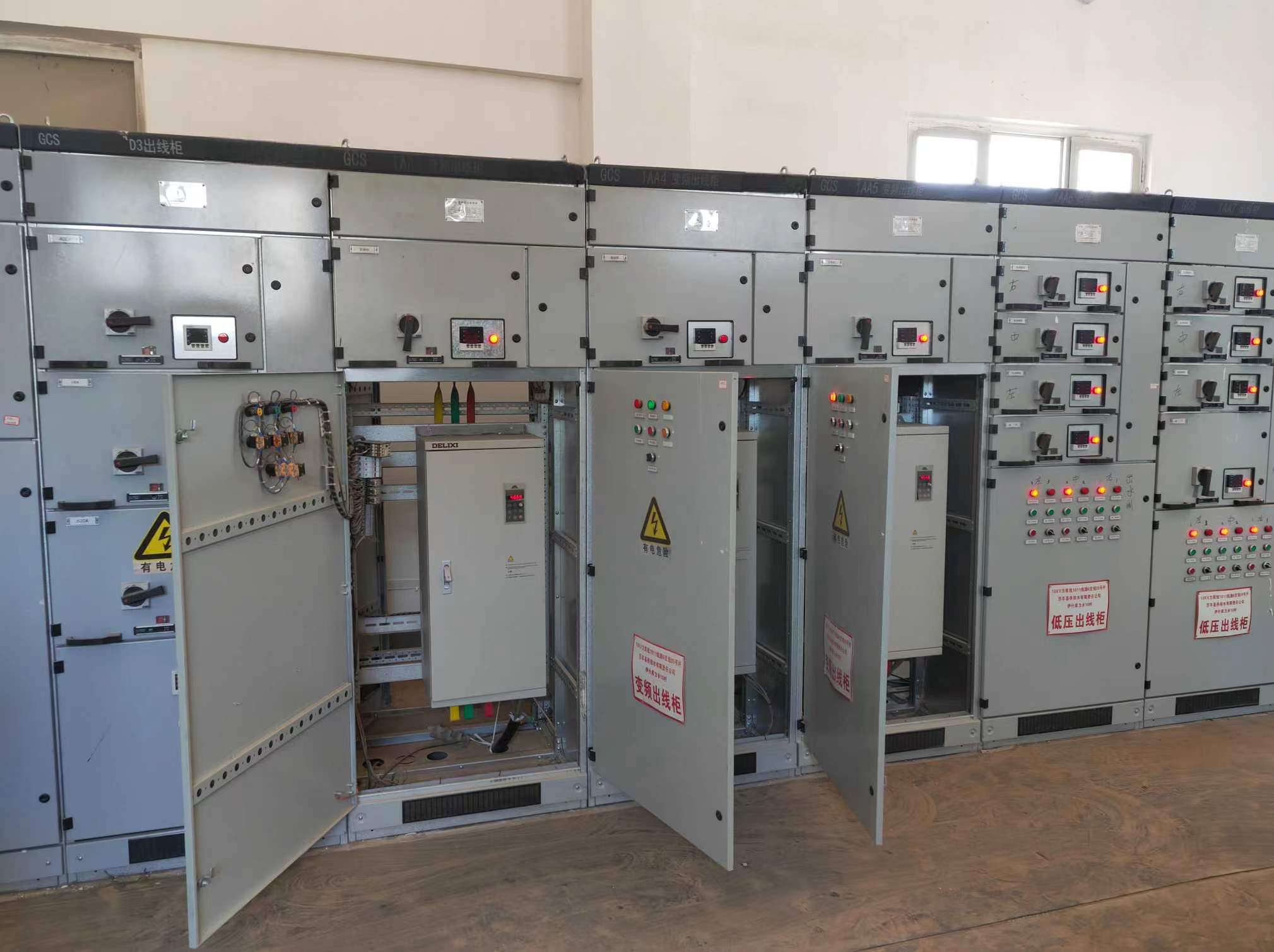

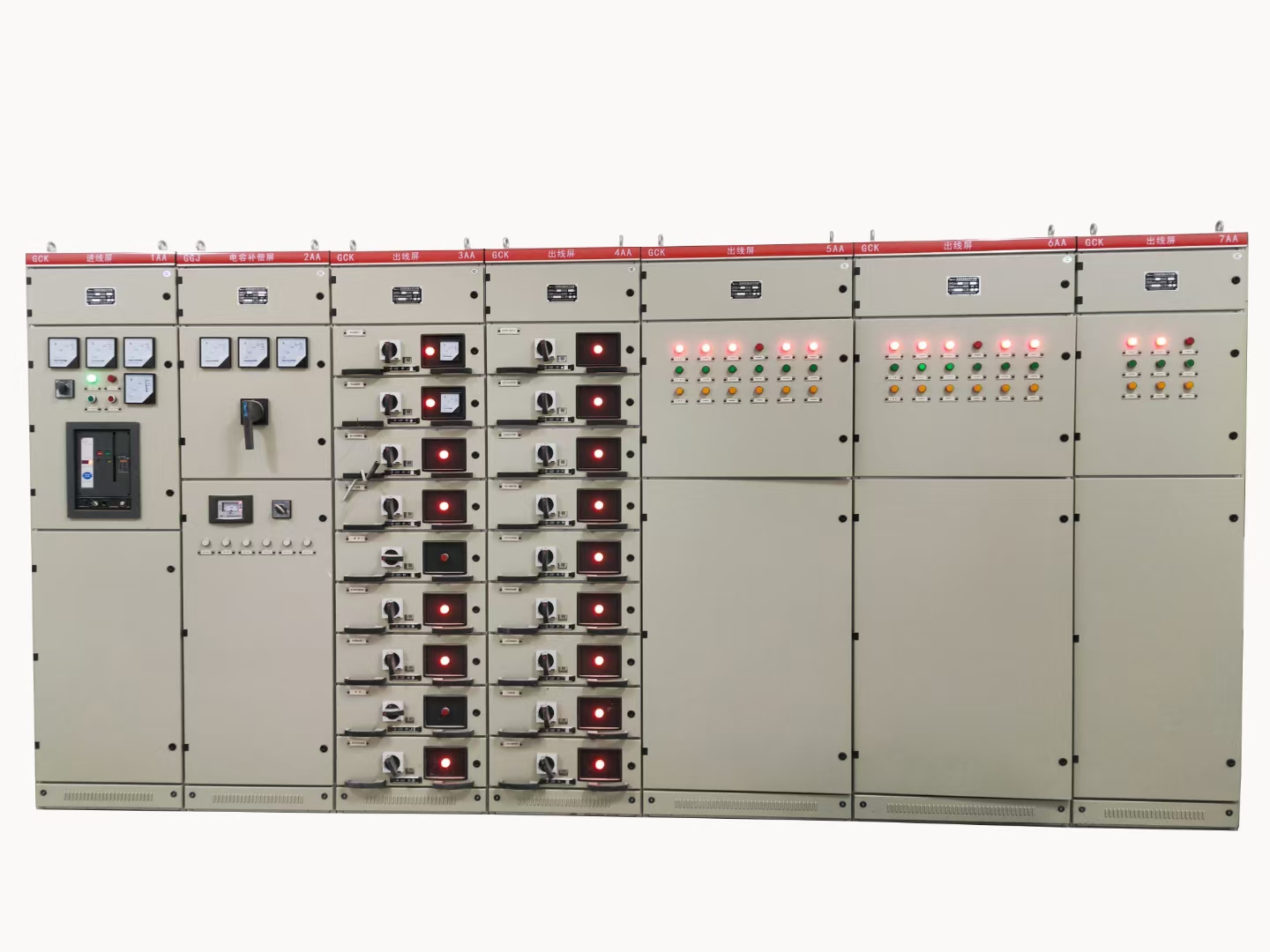

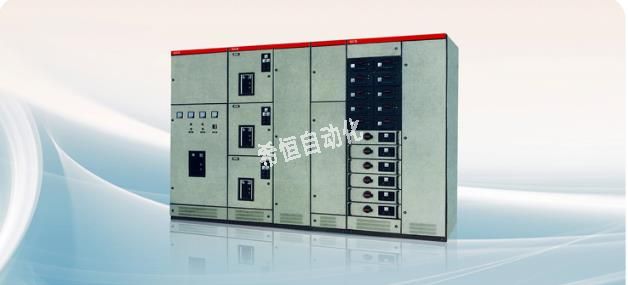

一、GCS型低壓抽屜式開關柜產品概述：

GCS型低壓抽屜式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。作為三相交流頻率為50Hz、額定工作電壓為380V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功率補償使用的低壓成套配電裝置。

二、GCS型低壓抽屜式開關柜優勢及特點：

具有可靠的絕緣保護，確保人身及設備安全；結構強度高，穩定性好，對環境具廣泛的適應性；零部件通用性強，組裝靈活。

三、GCS型低壓抽屜式開關柜技術特點：

待補充

四、GCS型低壓抽屜式開關柜的用途：

GCS型低壓抽出式開關柜,(以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情,具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品克爭的低壓抽出式開關柜。該裝置日前已被電力用戶廣泛選用。裝置話用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統,在大型發電廠、石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)H、額定工作電壓為380(100)Y,(660)Y,額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置,裝置的基本組織形成見附圖1。裝置的設計符合下列標準IEC439-1《低壓成套開關和控制設備》GB7251《低壓成套開關設備》

GCS型低壓抽屜式開關柜的使用環境：

• 1.周圍空氣溫度不高于+40℃,不低于-5℃,.24小時內平均溫度不得高于+35℃。超過時,需根據實際情況降容運行。
• 2.戶內使用,使用地點的海拔高度不得超過2000m.
• 3.周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相封溫度,如+20℃時為90%、應考慮到由于溫度變化可能會偶然產生凝露的影響。
• 4.裝置安裝時與垂直面的傾斜度不超遇5%,且整組柜列相對平整(符合GBJ232-82標準)。
• 5.裝置應安裝在無刷烈霞動和沖擊以及不足以使電器元件受到不應有廓蝕的場所。
• 6.用戶特殊要求時,可以與制造廠協商解決。

五、GCS型低壓抽屜式開關柜的主要技術參數：

六、GCS型低壓抽屜式開關柜的主電路：

裝置主電路方案共36組87個規格,不包括由于輔助電路控制與保護的變化面派生的方案和規格。主電路方案是征東了廣大設計、制造、試驗和使用部門的意晃面選編的,包招了發電、供用電和其它電力用戶的雷要,額定工作電流為5000A,適合2500KVA及以下的配電變壓器選用。此外,為適應供用電提高功半因數的需孁南設計了電容器補償機,考患綜合投資的需要雨設計了電抗器柜。

七、GCS型低壓抽屜式開關柜輔助電路：

GCS輔助電路圖冊是根囂有關設計嬰求規定由編制的。共有輸助電路方案120個。分上下兩冊,上冊(交流操作部分)共分63個方案。下冊(直流操作部分)共有5個方案。直流操作部分的輔助電路方案,主要用于發電產廠發電站的低壓廠(所)用系統:在編制時,已考恵到適用于200W及以下和300M及以上容量機組低壓廠用系統、工作(備用)電源進線,電源饋線和電動機饋線的一般控制方式。交流操作部分的輔助方案主嬰用于廠礦企業及高層建筑的變電所的低壓系統。工程設計中可以直接采用。直流控制電源為直流220Y或110V,交流控制電源為交流380V或220V,由抽展單元組成的成套柜。20控制電源引自本柜內設控制變壓器供電的公用控制電源。公用控制電源采用不接地方式控制變壓器,留有2代電源供需要使用弱電信號時采用。電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳晃輔助電路圍的(編制說明》。GBJ232-82標準)。b裝篁無刷烈雷動和沖擊以及不足以使電

八、GCS型低壓抽屜式開關柜裝置水平母線鋼排選用表：

九、GCS型低壓抽屜式開關柜主要元器件選擇：

裝置主嬰選用技術性能指標先進,采用引進技術國內已能批量生產的電器元件。

• 1.主開關630A及以下的電源進線及饋線開關,主選AH系列,也可以用HS(2)、C(2)系列、AE系列、3E系列或ME系列。認為有必要時,也可以選用進口的系列或F系列。
• 2.630以下的饋線和電動機控制用開關,主要選用R01系列、CM系列,塑売開關也可選用NZM系列、TM3OA系列塑売斷路器。
• 3.交流接觸器。主要選用B系列、LCI系列、3TB系列的接觸器以及與之配套的熱維電器、聯債機構。
• 4.電流互感器全部采用蘇州吳縣市低壓電器廠、杭州建德電器廠、新市互感器廠聯合開發監制的S?系列、SDL系列、SDLI系列。
• 5.熔斷器選用高分斷億力NT00系列。
• 6.為提高主電路的動穩定能力,設計了GCS系列專用的0組合式り線火和的緣支撐件,采用高強度、陽燃型的合成材科熟成型,絕緣強度高,自想性能好,結構獨特,只需調正積本式間隔即可適用不同規格的母線。
• 7.為降低功能單元的間隔板、接插件、電纜頭的溫升,設計了GCS柜專用的轉接件,與同類產品比較轉接件熱容量增大,溫開低。
• 8.如設計部門根據用戶需嬰,選用性能優良、技術更先進的新型電器元件時,因GCS系列柜具有良好的通用性,不會因更新的元器件,造成制造和安裝方面的困難。

十、GCS型低壓抽屜式開關柜結構特點：

• 1.裝置的主構架采用8F型鍋,構架采用拼裝和部份焊接兩種結構形式。主構架上均有安裝模數孔E=-20mm.
• 2.裝置各功能室嚴格分開,其隔室主要分為功能單元室、母線室、電纜室,各單元的功能作用相對獨立。
• 3.裝置采用將水平主母線置于柜頂或柜后的最新設計方案使電纜家上下均有出線通道,解決了老產品無法上出線的車區。
• 4.柜體的尺寸如下表

十一、GCS型低壓抽屜式開關功能單元：

• 1.一個抽展為一個獨立功能單元。
• 2.抽展分為二分之一單元、一單元、三/二單元、二單元、三單元四個尺寸系列,回路的額定電流在400A及以下一個單元抽展的尺寸為:160(商)x560(室)x410(深),二分之一單元抽展的寬為:280.二單元、三單元均為高度做二倍、三信的變化,其余尺寸均同一單元。
• 3.功能單元的抽展可以方便的實現互換。
• 4.裝置的每柜內可以配置11個一單元的抽展或22個二分之一單元的抽展。
• 5.抽展進出線根據回路電流大小采用不同片數的同一規格片式接插件,一般一片接插件≤220A.
• 6.二分之一抽展與電纜室的轉接采用背板式結構的轉接件。單元抽展與電攬室轉接采用棒式結構的轉接件。
• 7.抽面板有合、斷、試驗、掘出等位置的明顯標志抽展設有機械聯鎖裝置。
